Kód produktu: ATK.CS.EV5
Súbory na stiahnutie:
Popis produktu

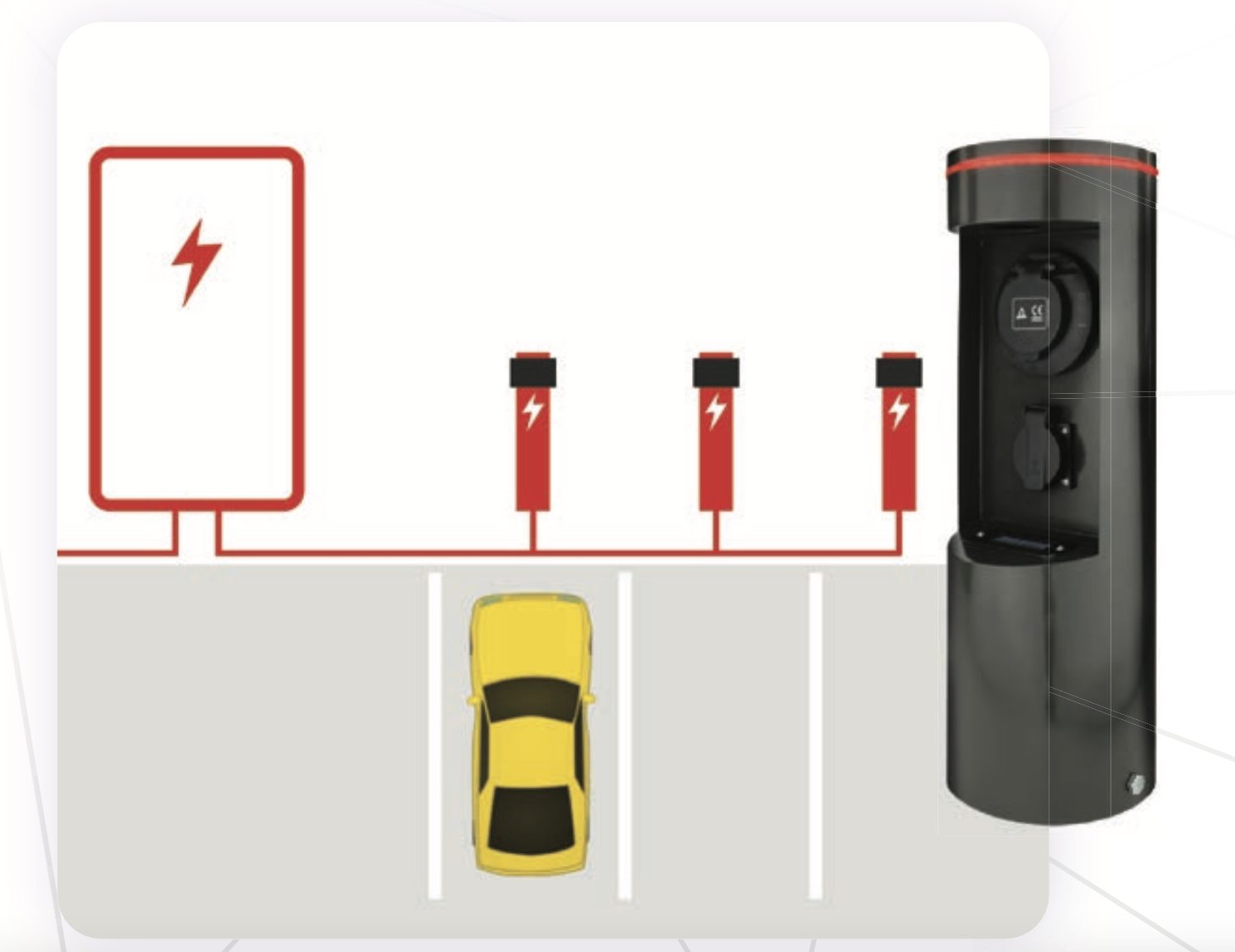

Nabíjacia stanica Antik Community charger ATK.CS.EV5 rieši hromadné nabíjanie elektrických vozidiel pri bytových domoch. Je navrhnutá a optimalizovaná pre nasadenie vo veľkom počte s zachovaní maximálnej jednoduchosti montáže, údržby a servisu a rovnako minimálneho vizuálneho zásahu do verejného priestranstva. Samotnú dobíjaciu stanicu tvoria pasívne stĺpiky s konektormi (1x Typ2 a 1x 230V) a jedna centrálna jednotka, ktorá obsahuje všetku výkonovú a riadiacu elektroniku pre 1 až 24 stĺpikov. Jednotlivé stĺpiky sú počas nečinnosti napájané len bezpečným napätím 12V.
Každý stĺtpik umožňuje 1 fázové alebo 3 fázové dobíjanie s výkonom od 3.6kW do 22kW podľa nakonfigurovanej kapacity elektrickej prípojky a podľa aktuálneho stavu celej zostavy (load balancing). Najväčšou výhodou je centralizácia riadiacej, komunikačnej a výkonovej elektroniky v jednom rozvádzači, čo výrazne znižuje náklady na výstavbu a zjednodušuje servis.
Technické parametre
Parametre dobíjacích stĺpikov
– Možnosť inštalácie od 1 až po 24 nabíjacích stĺpikov
– Každý stĺpik obsahuje:
– 1× AC výstup 3,6 kW až 22 kW
– 1× 230 V výstup CEE 7/4, 3,6 kW
– Každý stĺpik je samostatne:
– Spínaný a istený v centrálnom rozvádzači (3×40 A istič, 30 mA prúdový chránič)
– Meranie napätia pre fázy L1 až L3
– Meranie výkonu a spotrebovanej energie pre každý stĺpik zvlášť v centrálnom rozvádzači
Parametre hlavného rozvádzača
– Elektrická prípojka: až do 3×400 V / 125 A
– Riadiaca jednotka s konektivitou:
– GSM
– GNSS (pre určenie polohy)
– Samostatné spínanie, istenie a meranie pre každý výkonový výstup
– Komunikácia s nabíjacími stĺpikmi cez zbernicu RS485
Bezpečnosť
– V stave nečinnosti sú stĺpiky napájané bezpečným napätím 12 V
– Zapnutie výkonového výstupu až po detekcii pripojeného vozidla
– Vstavaný prúdový chránič a istič pre každý výstup
– Trieda ochrany I
– Určené pre inštaláciu na verejne prístupných miestach podľa normy EN IEC 61851-1, článok 5.4
– Režimy nabíjania podľa EN IEC 61851-1, články 6.2.3 a 6.2.4: režim 3 a 4
Užívateľské rozhranie
– LED indikátor pre každý stĺpik
– Ovládanie nabíjania cez mobilnú aplikáciu
– OLED displej na každom stĺpiku
– Voliteľne: Mifare RFiD čítačka integrovaná v prednom paneli
Konektivita
– LoRaWAN / GSM
– GNSS pre presné určenie polohy
– Wi-Fi
Požiadavky na elektrickú prípojku a spôsob montáže
– Podľa požadovaného výkonu a počtu stĺpikov: až do 3×400 V / 125 A
– Montáž stĺpikov na zemné kotvy
– Montáž centrálneho rozvádzača na betónový základ
– Prevádzková teplota: -20 °C až +40 °C
– Krytie: IP54

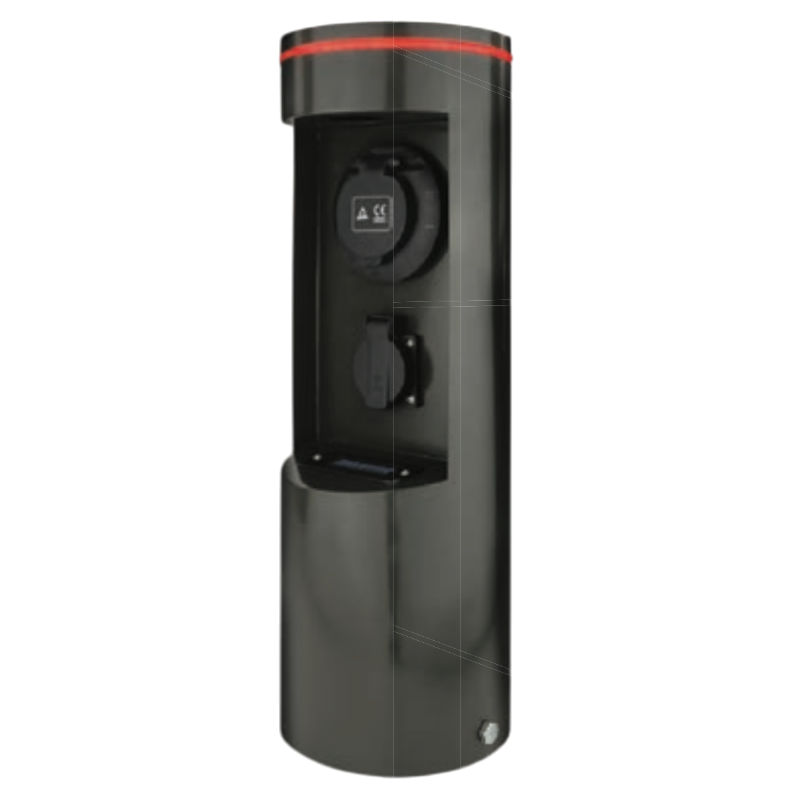

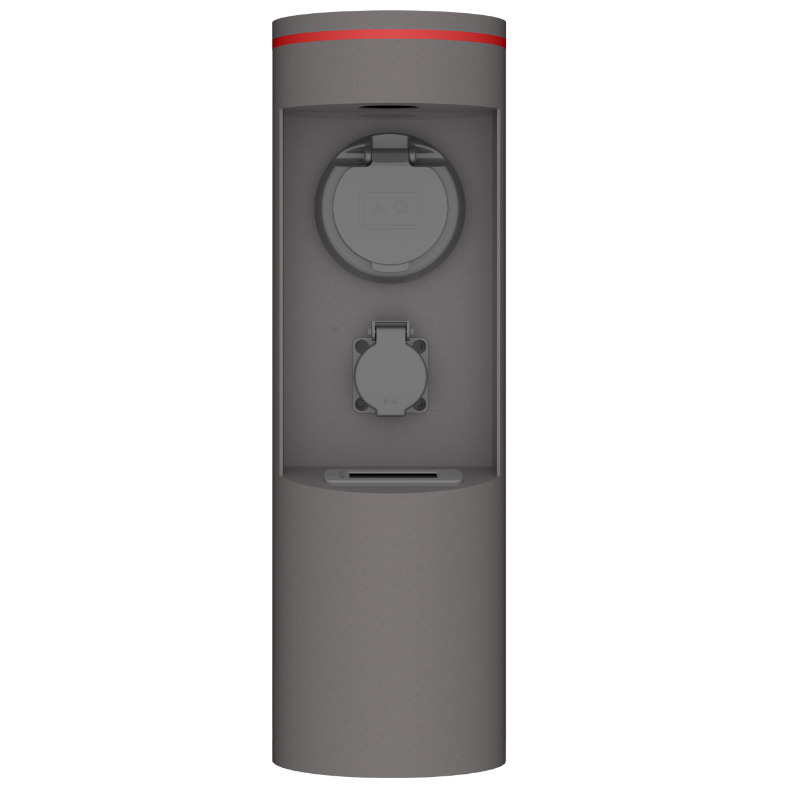

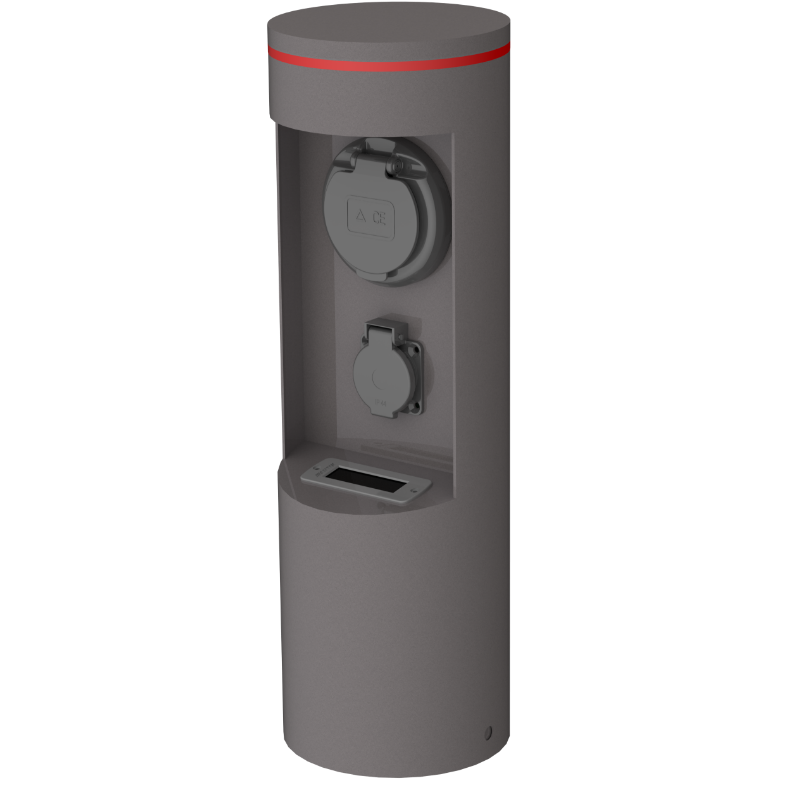

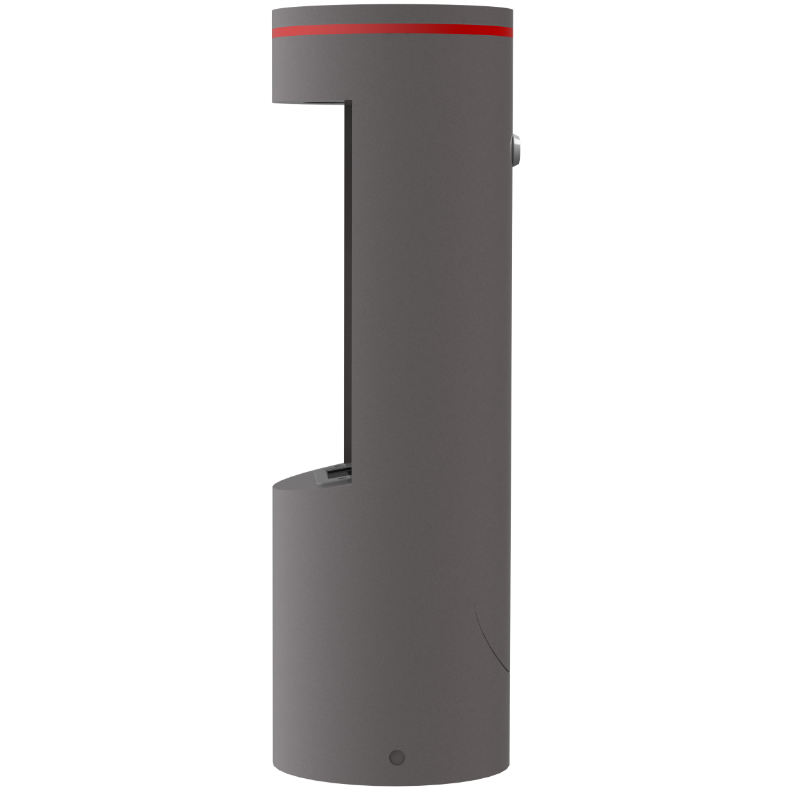

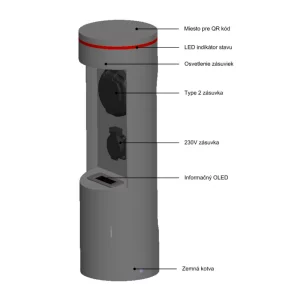

Popis stĺpika
Stĺpik je počas nečinnosti napájaný len bezpečným napätím 12V. Stĺpik obsahuje Type 1 zásuvku, 230V zásuvku CEE7/4. Pre jednoduchú indikáciu stavu je na hornej časti stĺpika LED indikátor, pre doplňujúce údaje je určený OLED displej. Montáž stĺpika je jednoduchá vďaka dobrému prístupu cez servisné dvierka zabezpečené zámkom.

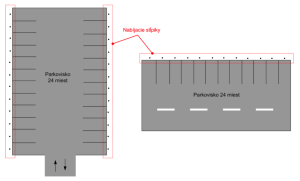

Príklady umiestnenia nabíjacích stĺpikov na parkovisku
Ideálne miesto pre umiestenie nabíjacích stĺpikov je do priestoru zelene za kolmé parkovacie miesto. Výstavba nenaruší plochu parkoviska a stĺpiky sú chránené pred poškodením vozidlom.

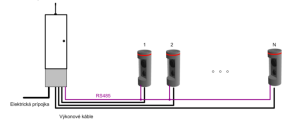

Bloková schéma inštalácie
